1. 연구목표

• RCP Impeller Cone-Nut 이탈원인규명 및 방지방안 제시

2. 열변형에 의한 Cone-Nut/Impeller-Nut 잠김/풀림거리 계산

• 본 연구에서는 Cone-Nut 및 Stud - Impeller-Nut Assembly 모델의 열변형에 따른 Cone-Nut 풀림을 축방향 길이 변화의 관점에서 해석하였다.

• Cone-Nut는 Stud와 나사산 접촉을 한다. 또한 나사조임에 의해 Impeller-Nut와 면접촉을 이루며 체결을 유지한다.

• 이에 Cone-Nut의 열변형 및 Cone-Nut가 접촉하는 Stud/Impeller-Nut Assembly의 열변형을 해석하였다. Stud 와 Impeller-Nut의 경우 재료 물성치만 다르며, 완전히 체결되어 미끄러짐이 없는 하나의 구조체로 모델링 하였다. 아래 그림은 Cone-Nut와 Stud/Impeller-Nut Assembly의 유한요소 모델을 나타낸다. 각 모델은 수치해석 소프트웨어인 Matlab을 이용하여 모델링 및 해석하였다.

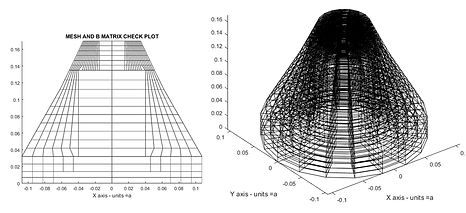

• 아래 그림은 MATLAB을 이용하여 모델링 한 Cone-Nut 및 Stud - Impeller-Nut Assembly 의 유한요소 모델이다. 본 유한요소 모델은 MATLAB을 소스코드로 직접 MESHING 하였다.
